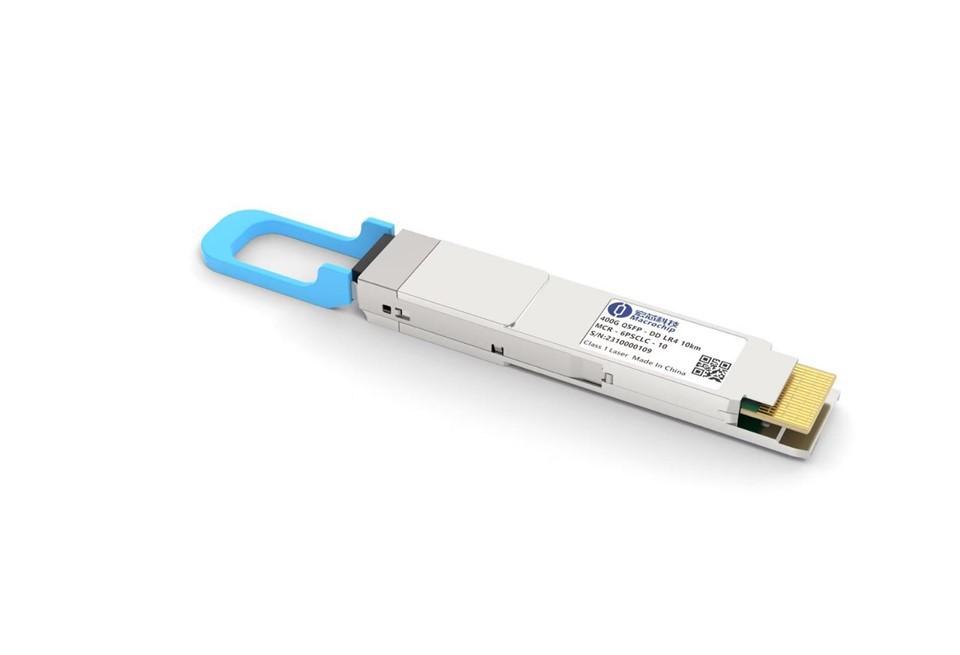

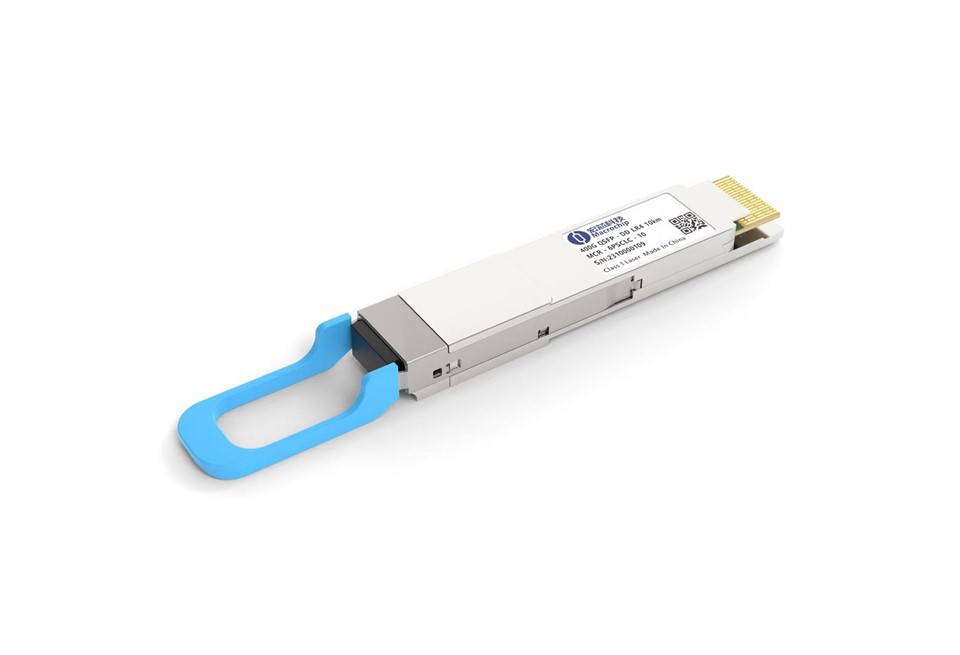

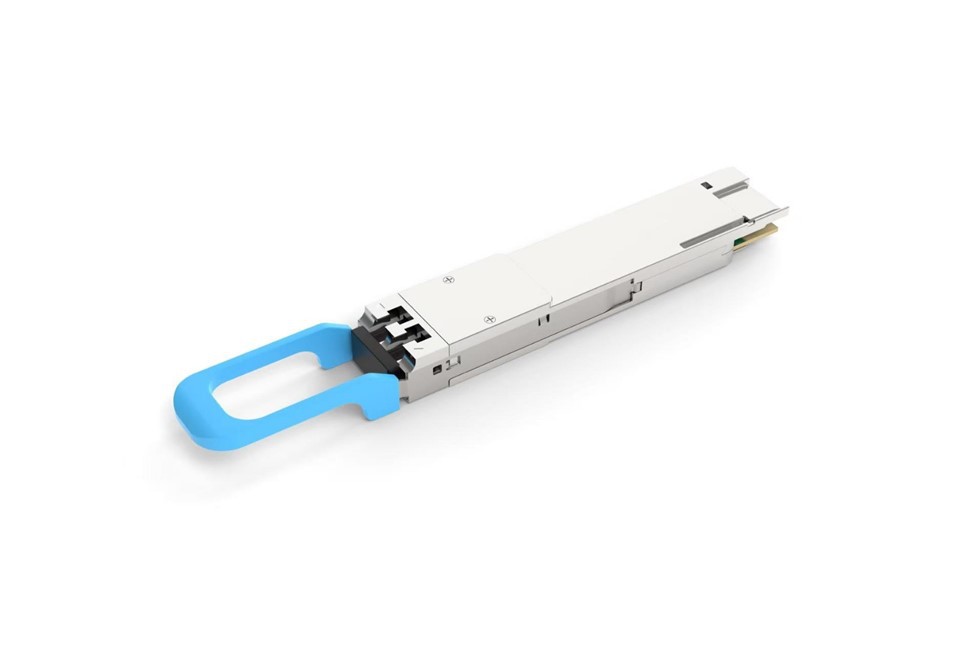

400G QSFP-DD LR4 (400G LR4) ऑप्टिकल ट्रांसीवर

सामान्य विवरण

MCR -6 PECCC -10 एक 400 Gbps क्वाड स्मॉल फॉर्म फैक्टर प्लग करने योग्य-डबल घनत्व (QSFP-DD) है, जो 10 किमी ऑप्टिकल संचार अनुप्रयोगों के लिए डिज़ाइन किया गया ऑप्टिकल ट्रांसीवर . मॉड्यूल 8 चैनलों को 50GB/S (PAM4) के लिए एक प्रकार का है। 400GB/s ऑप्टिकल ट्रांसमिशन . के लिए चैनल रिसीवर की तरफ, मॉड्यूल वैकल्पिक रूप से डी-मल्टीप्लेक्सिस

CWDM ऑप्टिकल सिग्नल के 4 चैनलों में 400GB/s ऑप्टिकल इनपुट और उन्हें 50GB/S (PAM4) के 8 चैनलों में परिवर्तित करता है (PAM4) विद्युत आउटपुट डेटा . 4 CWDM चैनलों के केंद्रीय तरंग दैर्ध्य 1271, 1291, 1311 और 1331 एनएम के रूप में हैं। FEC को 10 किमी फाइबर ट्रांसमिशन . तक का समर्थन करना आवश्यक है

विशेषताएँ

• QSFP-DD MSA के अनुरूप
• 100 ग्राम लैम्ब्डा एमएसए 400 जी-एलआर 4 के साथ आज्ञाकारी
• विनिर्देश आज्ञाकारी
• CMIS5.0 के साथ आज्ञाकारी
• IEEE STD 802.3B के साथ आज्ञाकारी
• 8x53.125gb/s विद्युत इंटरफ़ेस (400Gaui -8)
• CWDM तरंग दैर्ध्य के साथ कूल्ड EML लेजर
• FEC के साथ सिंगल मोड फाइबर (SMF) पर 10 किमी ट्रांसमिशन तक
• सिंगल +3.3 v बिजली की आपूर्ति
• केस तापमान रेंज: 0 ~ {+70 डिग्री
• अधिकतम बिजली की खपत 12W
• द्वैध एलसी कनेक्टर
• ROHS शिकायत

प्रश्न: 400G LR4 400G DR4 मॉड्यूल से कैसे भिन्न होता है?

A: प्रमुख भेद दूरी और लागत हैं:

LR4: 10 किमी+ परिदृश्यों के लिए (e . g ., क्रॉस-कैंपस लिंक), कम शक्ति (आमतौर पर 10w से कम या उसके बराबर) .}

DR4: 500 मीटर तक सीमित, इन-रैक कनेक्शन के लिए उपयुक्त केवल .

प्रश्न: महत्वपूर्ण उपयोग सावधानियां क्या हैं?

A: आवश्यक युक्तियाँ:

फाइबर क्लीनिंग: डस्ट बिल्डअप . को रोकने के लिए विशेष उपकरणों के साथ मासिक एलसी कनेक्टर्स मासिक

तेज मोड़ से बचें: सिग्नल लॉस . को रोकने के लिए 30 मिमी से अधिक या बराबर फाइबर मोड़ त्रिज्या बनाए रखें

तापमान नियंत्रण: 0 डिग्री -70 डिग्री के भीतर संचालित होता है; उच्च-गर्मी वातावरण में पर्याप्त वेंटिलेशन सुनिश्चित करें .

प्रश्न: क्या यह वास्तविक समय की विफलता अलर्ट का समर्थन करता है?

A: हाँ! बिल्ट-इन हेल्थ मॉनिटरिंग (DCM) ट्रैक तापमान, पावर, आदि . अलर्ट ट्रिगर यदि RX पावर -11 DBM या तापमान से नीचे गिरता है तो 70 डिग्री . से अधिक हो जाता है।

मैक्रोचिप का उद्देश्य सिलिकॉन फोटोनिक्स चिप्स और ट्रांससीवर्स का एक प्रमुख वैश्विक आपूर्तिकर्ता होना है,

दुनिया भर में उच्च प्रदर्शन कनेक्टिविटी समाधानों के अगले विकास को .
