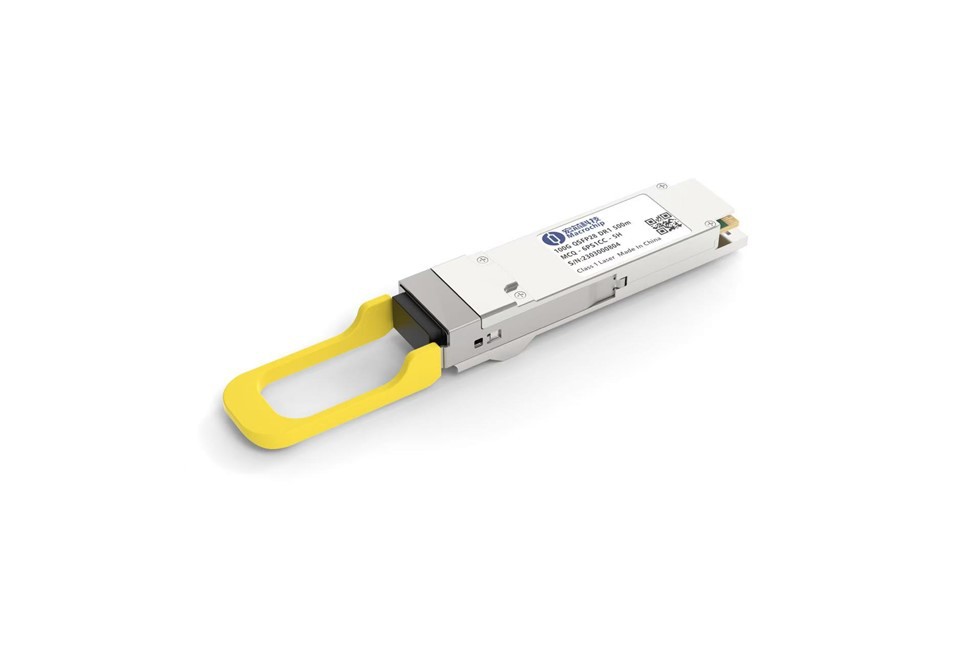

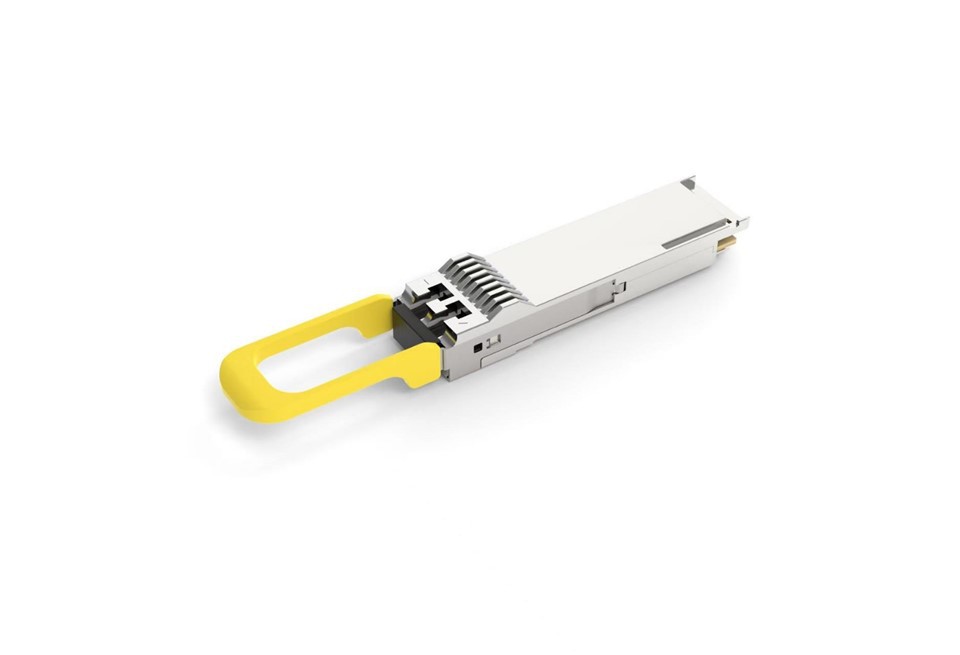

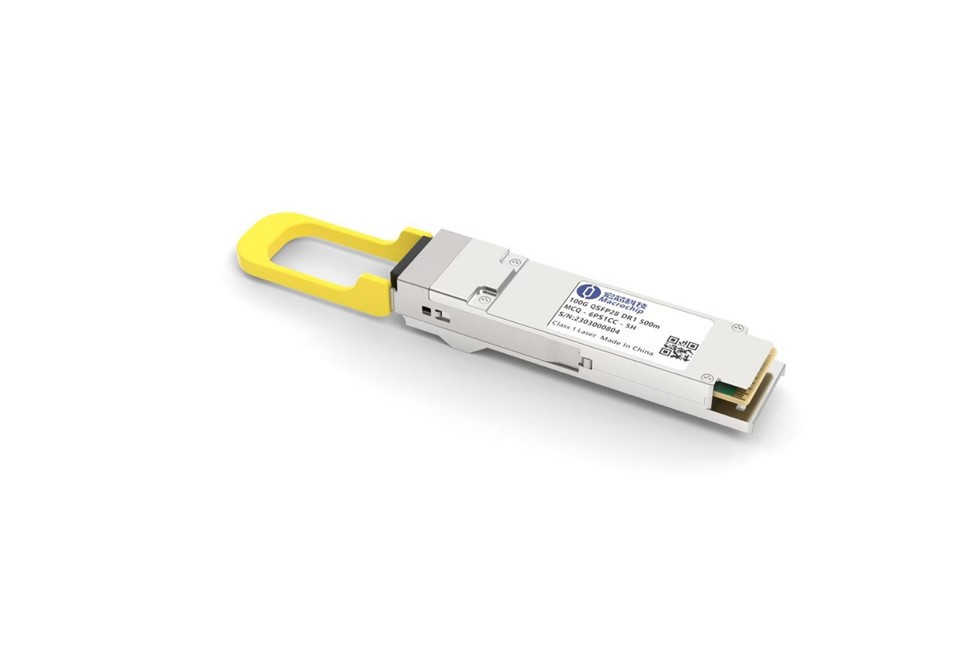

QSFP 100G DR
100G QSFP28 DR 1 500 m Transceiver
मैक्रोचिप mcq -6 ps1cc -5 H QSFP 100G DR 1 ऑप्टिकल ट्रांसीवर को 100-} में उपयोग के लिए डिज़ाइन किया गया है। gigabit Ethernet लिंक सिंगल-मोड फाइबर .}}}}}}} 1310nm तरंग दैर्ध्य . पर उत्पाद IEEE 802 . 3CD 100GBase-DR . के अनुरूप है, डिजिटल डायग्नोस्टिक्स फ़ंक्शन I2C इंटरफ़ेस के माध्यम से उपलब्ध हैं, जैसा कि QSFP28 MSA द्वारा निर्दिष्ट किया गया है।
1. विशेषताएं:
- QSFP28 मानक के साथ अनुपालन: SFF -8636 Rev2.10a
- IEEE802.3CU D 3.2 100 gbase-dr के साथ अनुपालन
- उच्च गति I/o विद्युत इंटरफ़ेस (Caui -4)
- एकल 3.3V आपूर्ति वोल्टेज
- अधिकतम बिजली की खपत 4W
- 0-70 ºC केस ऑपरेटिंग तापमान
- 1311nm EML लेजर और पिन रिसीवर
- आधारित डिजाइन के लिए सील किया गया
- डुप्लेक्स एलसी कनेक्टर के साथ QSFP28 MSA पैकेज
- डिजिटल डायग्नोस्टिक मॉनिटरिंग के साथ दो वायर सीरियल इंटरफ़ेस
- मॉड्यूल के अंदर केपी 4 एफईसी समाप्ति
- एकल मोड फाइबर की 500 मीटर पहुंच का समर्थन
- यूरोपीय संघ के निर्देश 2011/65/यूरोपीय संघ (ROHS आज्ञाकारी) के साथ शिकायत करता है
- कक्षा 1 लेजर
2. मॉड्यूल विशेषताएँ
| पैरामीटर | प्रतीक | मिन . | अधिकतम . | इकाई | नोट |
| भंडारण तापमान | टी | -40 | 85 | ºC | |
| वोल्टेज आपूर्ति | वीसीसी | -0.3 | 3.6 | V | |
| सापेक्ष आर्द्रता | आरोही | 5 | 95 | % | |
| डेटा इनपुट वोल्टेज - अंतर | LVDIP-VDINL | - | 1 | V | |
| नियंत्रण इनपुट वोल्टेज | छठी | -0.3 | Vcc +0.3 | V | |
| नियंत्रण आउटपुट वर्तमान | आईओ | -20 | 20 | एमए |
तालिका 1 पूर्ण अधिकतम रेटिंग
| पैरामीटर | प्रतीक | मिन . | ठेठ | अधिकतम . | इकाई | नोट | |||
| प्रचालन केस तापमान | टॉपर | 0 | - | 70 | ºC | ||||
| बिजली आपूर्ति वोल्टेज | वीसीसी | 3.135 | 3.3 | 3.465 | V | ||||
| हॉट प्लग में तात्कालिक शिखर वर्तमान | ICC _ IP | - | - | 1600 | एमए | ||||
| हॉट प्लग में निरंतर पीक करंट | Icc _ sp | - | - | 1320 | एमए | ||||
| अधिकतम शक्ति अपव्यय | पी.डी. | - | - | 4 | W | ||||
| अधिकतम बिजली अपव्यय, कम बिजली मोड | पीडीएलपी | - | - | 1.5 | W | ||||
| संकेत दर | एसआर | - | 53.125 | - | जीबीडी | ||||
| नियंत्रण इनपुट वोल्टेज उच्च | विह | वीसीसी*0.7 | - | Vcc +0.3 | V | ||||
| नियंत्रण इनपुट वोल्टेज कम | विलास | -0.3 | - | वीसीसी*0.3 | V | ||||
| दो तार सीरियल इंटरफ़ेस घड़ी दर | - | - | - | 400 | किलोहर्ट्ज़ | ||||
| बिजली की आपूर्ति शोर | - | - | - | 66 | एमवीपीपी | 10Hz - 10 mHz | |||
| आरएक्स डिफरेंशियल डेटा आउटपुट लोड | - | - | 100 | - | ओम | ||||
| संचालन दूरी | - | 2 | - | 500 | m | ||||
तालिका 2 की सिफारिश संचालन की स्थिति
उपवास
प्रश्न: आपके ऑप्टिकल मॉड्यूल (QSFP 100G DR) में किस लेजर ब्रांडों का उपयोग किया जाता है?
A: हम ब्रॉडकॉम, सुसंगत, Macom, और nlight जैसे विश्व स्तर पर विश्वसनीय ब्रांडों का उपयोग करते हैं, उच्च विश्वसनीयता और परिदृश्य-विशिष्ट प्रदर्शन सुनिश्चित करते हैं (e . g ., शॉर्ट-रीच डेटा सेंटर/लॉन्ग-हॉल टेलीकॉम) {.
