1. सामान्य विवरण

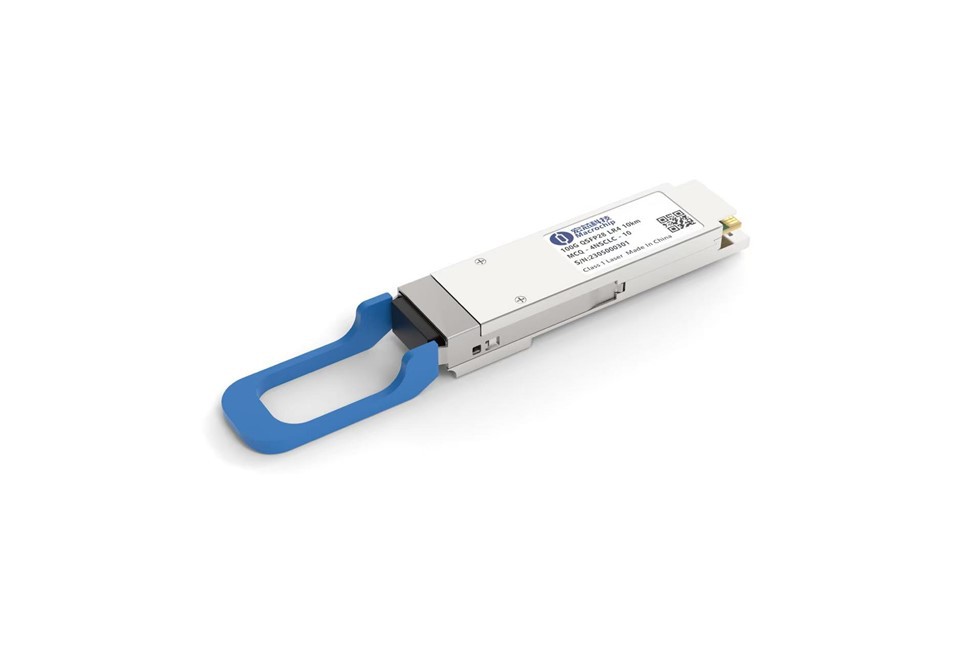

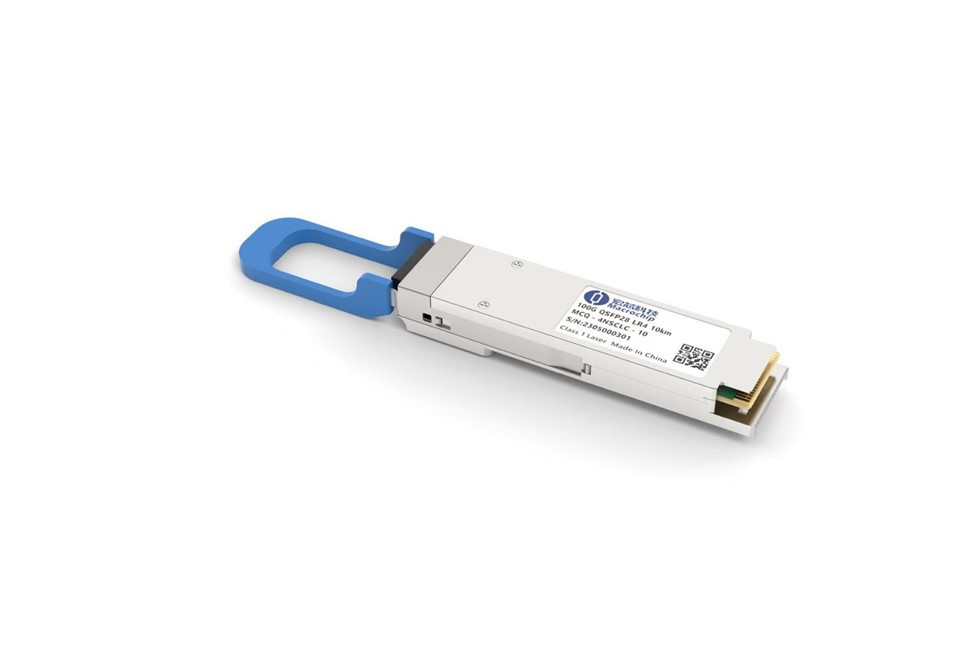

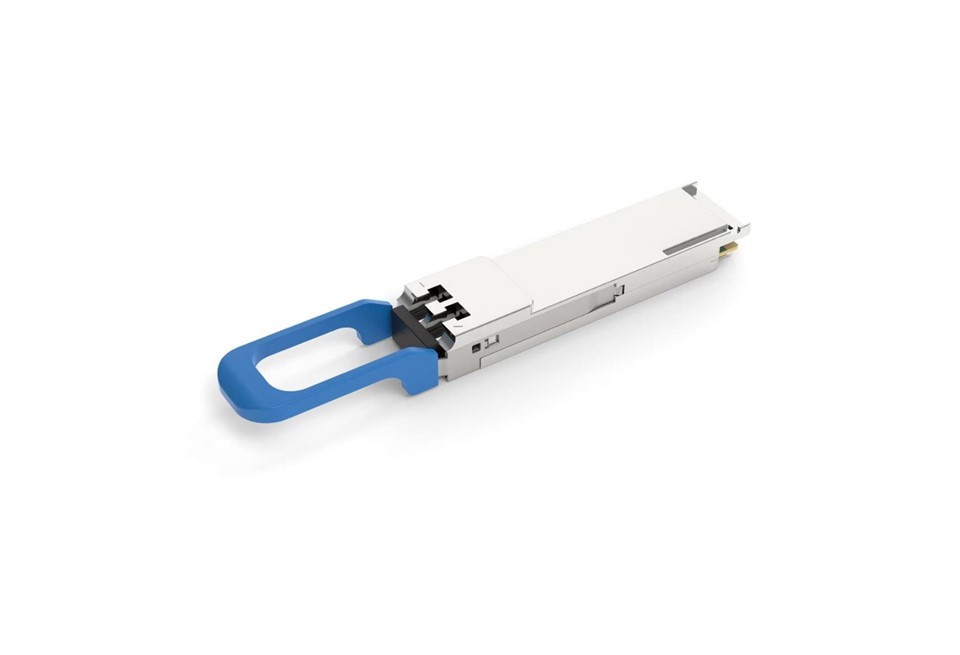

MCQ -4 ndclc -10 एक 100GB/s क्वाड स्मॉल फॉर्म-फैक्टर प्लग करने योग्य (QSFP) ऑप्टिकल ट्रांसीवर 10 किमी ऑप्टिकल संचार अनुप्रयोगों . के लिए डिज़ाइन किया गया है।

2. सुविधाएँ

भाग संख्या	Mcq -4 nsclc -10}	आधार - सामग्री दर	100gbps
बनाने का कारक	QSFP28	वोल्टेज आपूर्ति	3.3V
ट्रांसमीटर	डीएफबी	रिसीवर	नत्थी करना
वेवलेंथ	LWDM	बिजली की खपत	3.5W
विद्युत -मॉडुलन	4x25.78gb/s nrz	ऑप्टिकल मॉड्यूलेशन	4x25.78gb/s nrz
योजक	नियंत्रण रेखा	लिंक लंबाई	10 किमी
प्रोटोकॉल	IEEE 802.3BA, QSFP28 MSA, SFF -8665, SFF -8636	केस तापमान	0 ~ 70 डिग्री

3. आवेदन

100GBase-LR4 ईथरनेट लिंक

4. पूर्ण अधिकतम रेटिंग

यह ध्यान दिया जाना चाहिए कि किसी भी व्यक्तिगत निरपेक्ष अधिकतम रेटिंग से अधिक के ऑपरेशन से इस मॉड्यूल को स्थायी नुकसान हो सकता है .

पैरामीटर	प्रतीक	मिन	अधिकतम	इकाइयों
भंडारण तापमान सीमा	टीएसटीजी	-40	85	⁰C
वोल्टेज आपूर्ति	वीसीसी	0	4	V
अधिकतम औसत इनपुट ऑप्टिकल पावर प्रति लेन (क्षति सीमा)	नत्थी करना	5.5		डी बी एम
सापेक्षिक आर्द्रता	आरोही	10% से 90% नॉन-कंडेनसिंग

5. अनुशंसित ऑपरेटिंग स्थितिs

पैरामीटर	प्रतीक	मिन	अधिकतम	इकाई
केस तापमान- संचालन	T_{मामला}	0	70	⁰C
वोल्टेज आपूर्ति	वीसीसी	3.14	3.46	V
बिजली की खपत	P_{भंग करना}		4	W
बिजली की खपत-एलपी विधा	P_{भंग करना}_-Lp		1.5	W

6. 100 gbase-lr4 ऑपरेशन

ट्रांसमीटर पैरामीटर	लिंग	मिन	ठेठ	अधिकतम	इकाई	टिप्पणीs
सिग्नलिंग दर, प्रत्येक लेन		25.78125 ± 100 पीपीएम			जीबी/एस
गली वेवलेंथ रैन	लेन 0 लेन 1 लेन 2 लेन 3	1294.53 1299.02 1303.54 1308.09	/ / / /	1296.59 1301.09 1305.63 1310.19	एनएम एनएम एनएम एनएम
प्रति लेन औसत ऑप्टिकल शक्ति		-4.3		4.5	डी बी एम
कुल औसत प्रक्षेपण शक्ति				10.5	डी बी एम
ऑप्टिकल मॉड्यूलेशन आयाम (OMA), प्रत्येक लेन		-1.3		4.5	डी बी एम
ओमा माइनस टीडीपी, प्रत्येक लेन में लॉन्च पावर		-2.3			डी बी एम
ट्रांसमीटर और फैलाव पेनल्टी (टीडीपी) प्रत्येक लेन				2.2	डीबी
औसत लॉन्च पावर प्रति लेन@tx ऑफ स्टेट				-30	डी बी एम
विलुप्त होने का अनुपात		4			डीबी
सापेक्ष तीव्रता शोर				-130	डीबी/हर्ट्ज
साइड-मोड दमन राशन (एसएमएसआर)		30			डीबी
ऑप्टिकल रिटर्न लॉस टॉलरेंस				20	डीबी
ट्रांसमीटर परावर्तन				-12	डीबी
ट्रांसमीटर आई मास्क परिभाषा {x1, x2, x3, y1, y₂, y3}	(0.25,0.4,0.45,0.25,0.28,0.4)					1
ट्रांसमीटर आउटपुट पावर मॉनिटर सटीकता		-3		3	डीबी
रिसीवर पैरामीटर	लिंग	मिन	ठेठ	अधिकतम	इकाई	नहींतों
सिग्नलिंग दर, प्रत्येक लेन		25.78125 ± 100 पीपीएम			जीबी/एस
गली वेवलेंथ रेंज	लेन 0 लेन 1 लेन 2 लेन 3	1294.53 1299.02 1303.54 1308.09	/ / / /	1296.59 1301.09 1305.63 1310.19	एनएम एनएम एनएम एनएम
क्षति सीमा		5.5			डी बी एम
औसत प्राप्त शक्ति, प्रत्येक लेन		-10.6		4.5	डी बी एम
शक्ति प्राप्त करें, प्रत्येक लेन (OMA)				4.5	डी बी एम
रिसीवर प्रतिबिंब				-26.0	डीबी
रिसीवर सेंसिटिविटी (ओएमए) प्रति लेन				-8.6	डी बी एम	2
तनावग्रस्त रिसीवर संवेदनशीलता (OMA), प्रत्येक लेन				-6.8	डी बी एम	3
पावर मॉनिटर सटीकता प्राप्त करें		-3.0		3.0	डीबी

नोट:

हिट अनुपात 5x10^-5:

PRBS 2 के एक परीक्षण पैटर्न के साथ मापा गया³¹-1 प्री-फ़ेक BER 1x10 पर^-12

1 . 8 डीबी मैक्स, 0.30 UL का J2, और 0.47 UL के J9 के ऊर्ध्वाधर आंख बंद दंड के साथ मापा जाता है।

उपवास

प्रश्न: क्या यह QSFP 28 100 g LR4 मॉड्यूल सिस्को/Huawei स्विच के साथ संगत है?

A: हाँ . यह क्रॉस-वेंडर संगतता के लिए डिज़ाइन किया गया है .

प्रश्न: QSFP 28 100 g LR4 मॉड्यूल का मुख्य समय कब तक है?
A: डिलीवरी लीड का समय उत्पाद की उपलब्धता पर निर्भर करता है . यदि आइटम स्टॉक में है, तो ऑर्डर आमतौर पर 3-5 व्यावसायिक दिनों के भीतर भेज दिए जाते हैं . आउट-ऑफ-स्टॉक उत्पादों के लिए, लीड समय की गणना ऑर्डर वॉल्यूम, उत्पादन शेड्यूल और लॉजिस्टिक्स समन्वय के आधार पर की जाती है .
